Gebäudevermessung mit 3D-Laserscanning in der Ostschweiz
Präzise 3D-Gebäudevermessung für Umbau, Sanierung und sichere Planung
Unsere 3D-Gebäudevermessung in der Ostschweiz und in Liechtenstein liefert präzise Bestandsdaten für Architekten, Planer und private Eigentümer. Wer sein Haus vermessen lassen möchte, erhält mit modernem 3D-Laserscanning eine zuverlässige Grundlage für Umbau und Sanierung. Bei der Bestandsaufnahme Gebäude erfassen wir bestehende Objekte effizient und präzise. Wer ein Einfamilienhaus vermessen lässt, erhält daraus massstäbliche Grundrisse, Schnitte, Fassadenpläne sowie strukturierte CAD- und BIM-Modelle – ideal für Umbauten, Sanierungen oder Anbauten.
Wann ist eine 3D-Gebäudevermessung sinnvoll?
Eine 3D-Gebäudevermessung schafft eine verlässliche Planungsgrundlage – sowohl für Architekten und Planer als auch für private Eigentümer. Sie ist besonders sinnvoll bei:
- fehlenden, veralteten oder ungenauen Bestandsplänen
- Umbauten, Sanierungen, Anbauten oder Aufstockungen
- der Planung von Einfamilienhäusern und weiteren Bestandsgebäuden
- Umnutzungen und baulichen Veränderungen
- Industrieprojekten im laufenden Betrieb
- der Erstellung von Grundrissen, Schnitten und Fassadenplänen
- der Vorbereitung einer CAD- oder BIM-basierten Planung
Statt auf veraltete Pläne zu vertrauen, arbeiten Sie mit digitalen, präzisen Daten aus einer aktuellen Bestandsaufnahme Gebäude.
Bestandsaufnahme Gebäude - Punktwolke, CAD- und BIM-Modelle
Auf Basis der erfassten Punktwolke erstellen wir:
- Bestandspläne (Grundrisse, Schnitte, Ansichten)
- präzise 3D-Modelle
- strukturierte BIM-Modelle
- As-Built-Modelle für Umbau und Bestand
- IFC-Export für die Weiterplanung
Durch unseren strukturierten Scan-to-BIM und Scan-to-CAD Workflow erhalten Sie massgenaue Bestandsdaten als sichere Planungsgrundlage.
Unsere Leistungen in der Gebäudevermessung
Wir begleiten den gesamten Prozess – von der Bestandsaufnahme Gebäude mittels 3D-Scanning bis zum fertigen CAD- oder BIM-Modell:
- 3D-Laserscanning vor Ort: Schnelle, berührungslose Erfassung mit modernster Technologie.
- Erstellung der Punktwolke: Zusammenführung aller Scans zu einem präzisen digitalen Abbild des Gebäudes.
- Weiterverarbeitung: Je nach Bedarf liefern wir:
- 2D-CAD-Pläne (Grundrisse, Schnitte, Ansichten)
- 3D-Modelle
- BIM-Modelle (z. B. für Archicad oder Revit)
- IFC-Export für die Weiterplanung
Von der präzisen Datenerfassung bis zum fertigen CAD- oder BIM-Modell erhalten Sie bei uns alle Leistungen aus einer Hand – effizient, transparent und projektgerecht umgesetzt.
Ihre Vorteile
Mit unserer 3D-Gebäudevermessung schaffen Sie eine verlässliche, digitale Grundlage für Ihre Planung – präzise, wirtschaftlich und flexibel auf Ihr Projekt abgestimmt:
- hochpräziser digitaler Bestandserfassung
- effizienter und wirtschaftlicher Umsetzung
- flexiblen, projektbezogenen Lösungen
- verlässlichen Bestandsplänen und BIM-Modellen
- klarer Planungsgrundlage ohne Überraschungen
Unsere digitale Bestandsaufnahme Gebäude ist effizient organisiert und individuell auf Ihre Anforderungen abgestimmt.
Was kostet eine 3D-Gebäudevermessung?
Die Kosten einer Gebäudevermessung hängen von Grösse, Komplexität und dem gewünschten Detaillierungsgrad der Auswertung ab. Entscheidend ist nicht nur das 3D-Laserscanning vor Ort, sondern auch die Weiterverarbeitung der Punktwolke zu Bestandsplänen oder BIM-Modellen.
Typische Richtpreise für 3D-Gebäudevermessung:
- Bestandsaufnahme Einfamilienhaus : ca. CHF 1’200–2’500
- Mehrfamilienhaus: Je nach Grösse und Detailgrad ca. CHF 1’500–4’000
- Industrie- oder Gewerbeobjekte: Individuelle Offerte je nach Fläche, Komplexität und Modellierungsanforderung
Je höher der gewünschte Detailgrad und je umfangreicher die BIM-Modellierung, desto grösser ist der Aufwand in der Datenaufbereitung.
Gerne erstellen wir Ihnen eine transparente und projektbezogene Offerte für Ihr Vorhaben in der Ostschweiz oder Liechtenstein. Projekte in der gesamten Schweiz realisieren wir auf Anfrage ebenfalls.
Ablauf einer 3D-Gebäudevermessung
Unsere Gebäudevermessung erfolgt effizient und strukturiert:
- Projektklärung: Definition von Ziel, Genauigkeit und gewünschtem Output (Bestandspläne, BIM-Modell, As-Built-Modell).
- 3D-Laserscanning vor Ort: Schnelle, präzise Erfassung des Gebäudes. Ein Einfamilienhaus kann meist in 4–5 Stunden gescannt werden, ein Mehrfamilienhaus benötigt in der Regel einen ganzen Arbeitstag.
- Datenaufbereitung: Zusammenführung der Scanpositionen zur hochauflösenden Punktwolke.
- Modellierung und Planerstellung: Erstellung von CAD-Plänen oder BIM-Modellen auf Basis der Bestandsdaten.
- Datenübergabe: Lieferung in den gewünschten Formaten wie DWG, IFC, Revit oder Archicad.
Referenzprojekt 1 : Gebäudevermessung St. Gallen
Für einen Teilbereich eines Wohn- und Geschäftshauses in St. Gallen führten wir eine präzise 3D-Gebäudevermessung mittels modernem 3D-Laserscanning durch. Ziel war die digitale Bestandsaufnahme als verlässliche Grundlage für die weitere Planung.
Der definierte Gebäudeteil wurde vollständig gescannt und als hochauflösende Punktwolke aufbereitet. Auf dieser Basis entstanden:
- detaillierte 2D-Bestandspläne
- ein strukturiertes BIM-Modell
- digitale As-Built-Daten für Umbau und Weiterentwicklung
Durch die exakte Gebäudevermessung konnten bestehende Strukturen zuverlässig erfasst und Planungsrisiken deutlich reduziert werden.
Dieses Projekt zeigt exemplarisch, wie eine professionelle Gebäudevermessung in St. Gallen und der Ostschweiz effizient und wirtschaftlich umgesetzt wird.

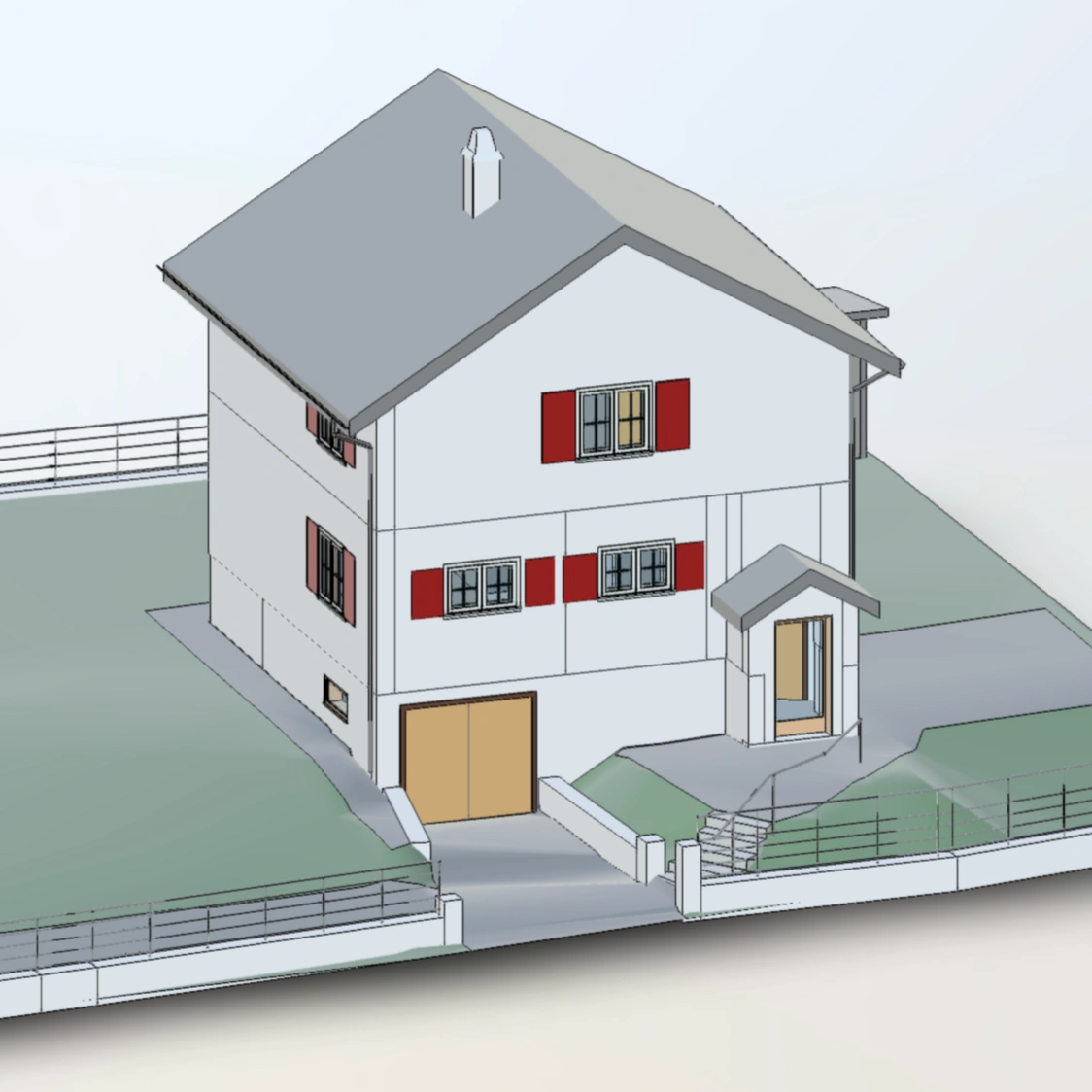

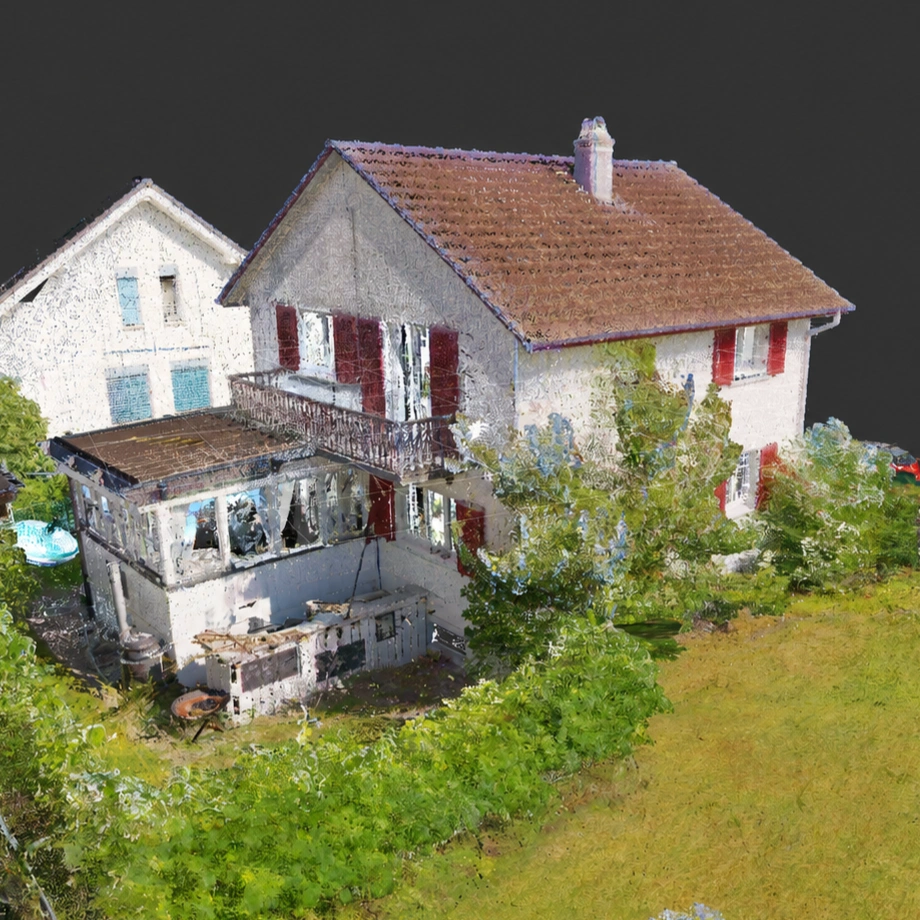

Referenzprojekt 2 : Bestandsaufnahme Einfamilienhaus Romanshorn
Eine wachsende Familie benötigte mehr Wohnraum und plante deshalb den Umbau ihres Einfamilienhauses in Romanshorn. Da keine aktuellen Bestandspläne vorhanden waren, fehlte dem Architekten eine verlässliche Grundlage für die weitere Planung.

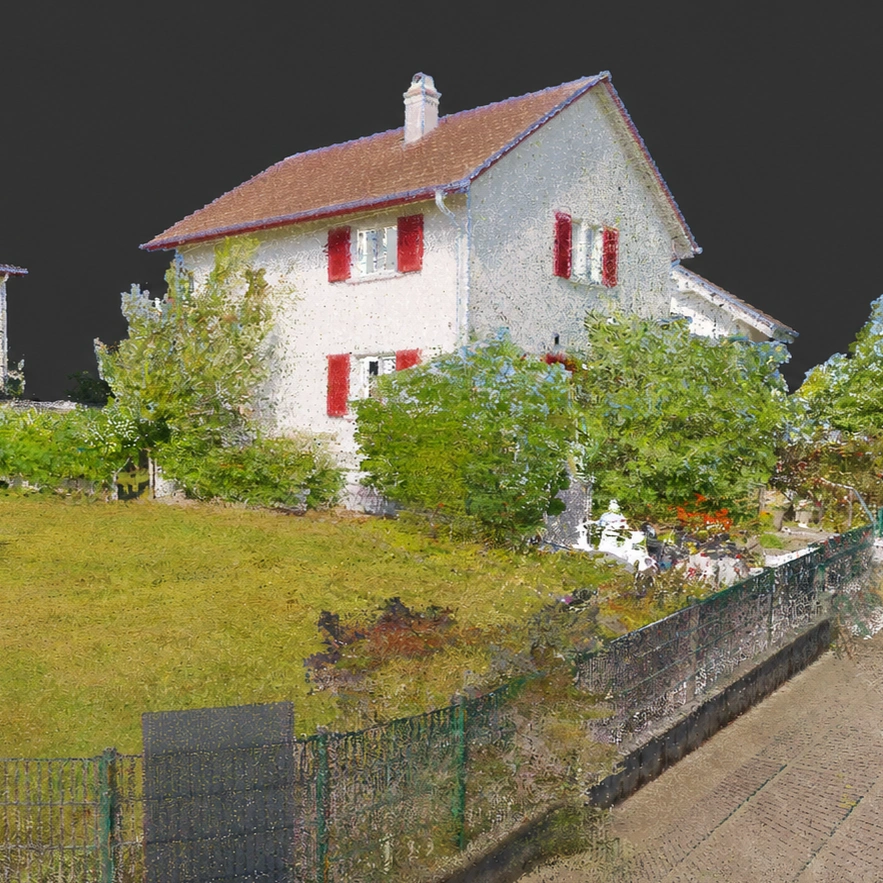

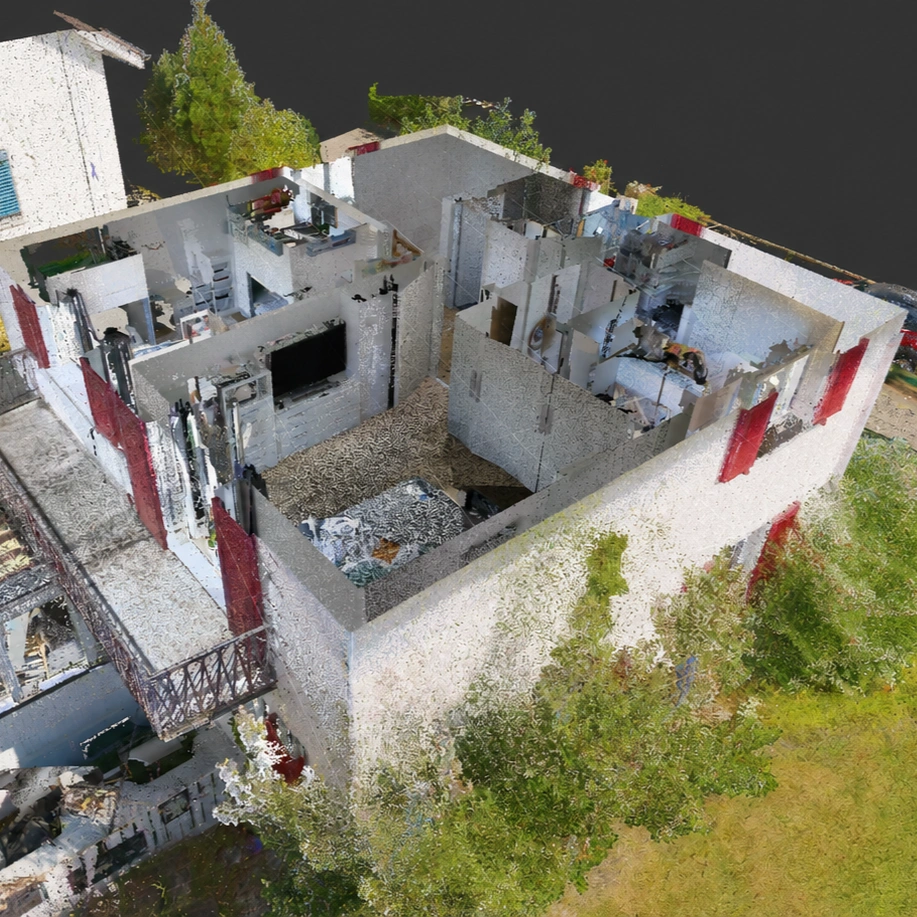

Das Gebäude von Hand auszumessen wäre grundsätzlich möglich gewesen, jedoch sehr zeitaufwendig. Deshalb wurde das gesamte Grundstück inklusive Terrain mit modernem 3D-Laserscanning erfasst. Anschliessend wurden die Scandaten bereinigt und zu einer präzisen Punktwolke aufbereitet.
Auf dieser Basis konnten die benötigten Bestandspläne erstellt werden:
- Grundrisse von Untergeschoss, Erdgeschoss, Obergeschoss und Dachgeschoss

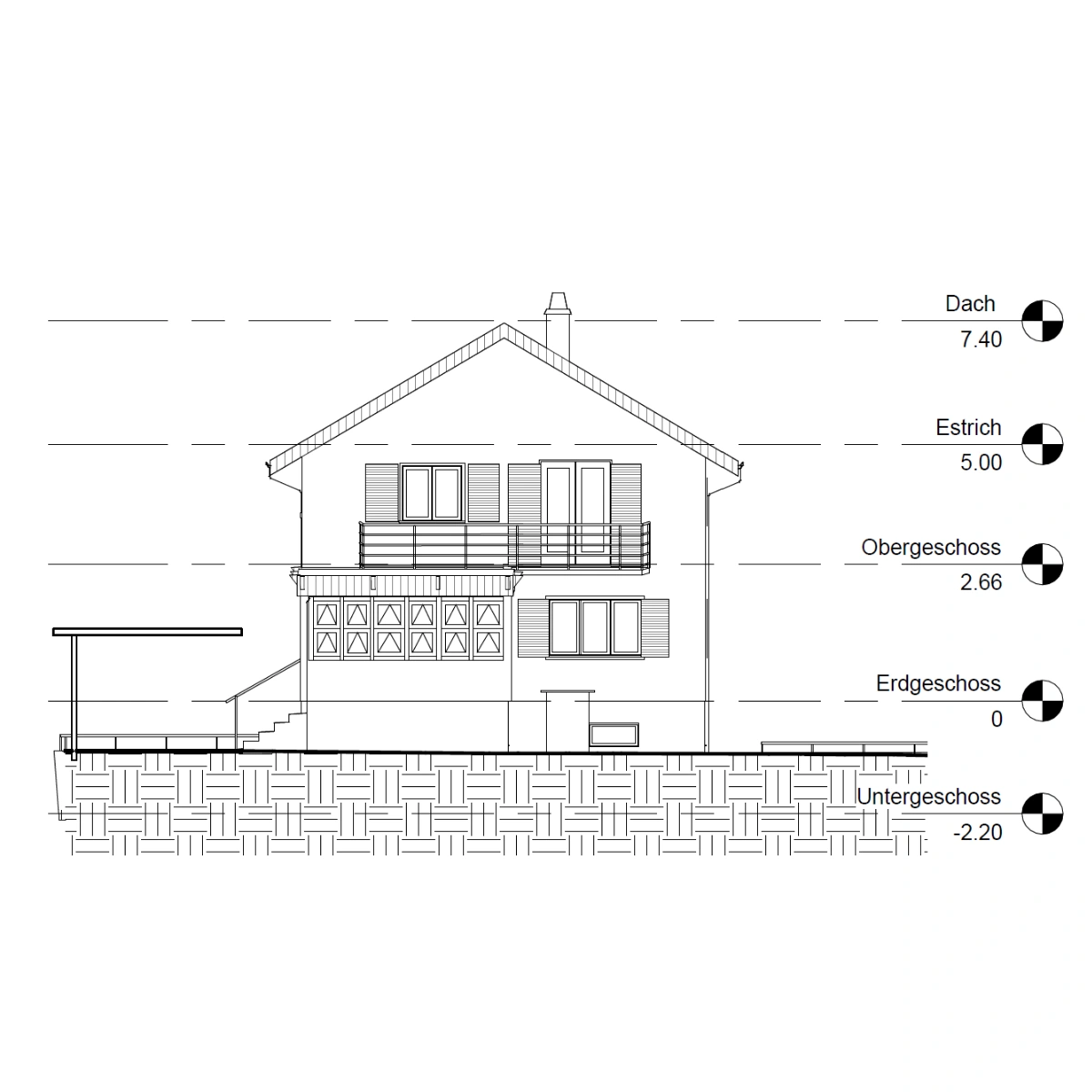

- Fassadenansichten

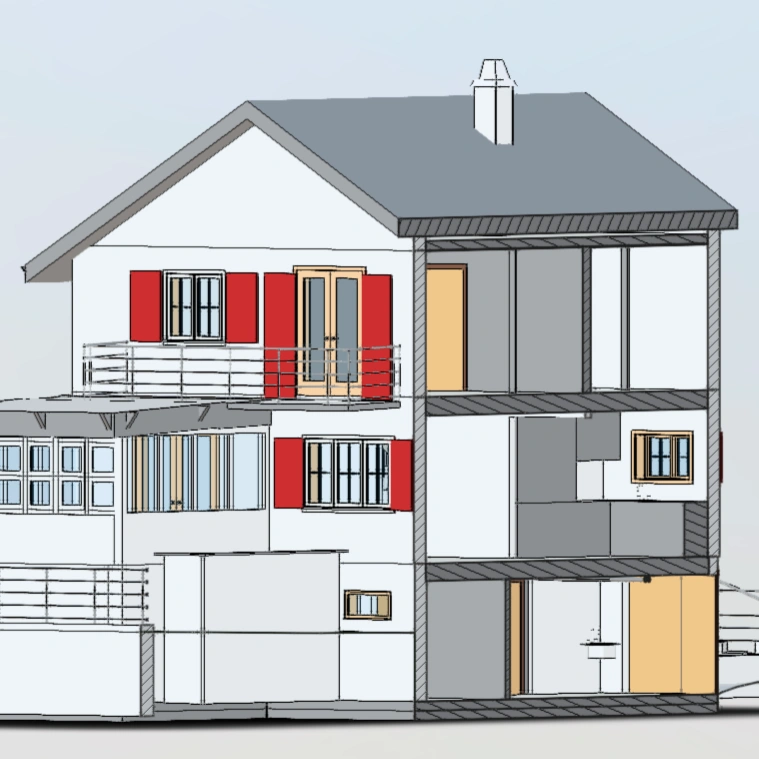

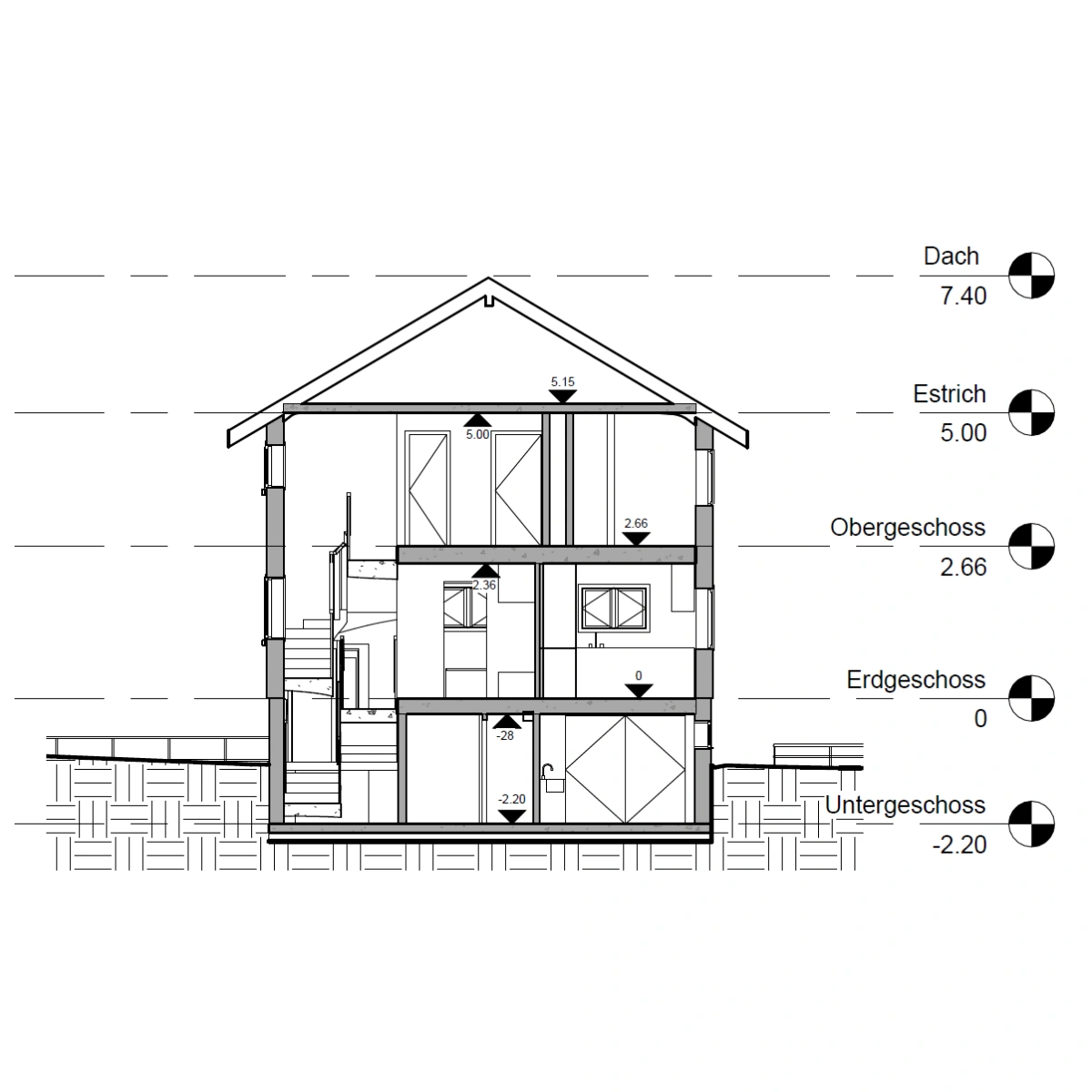

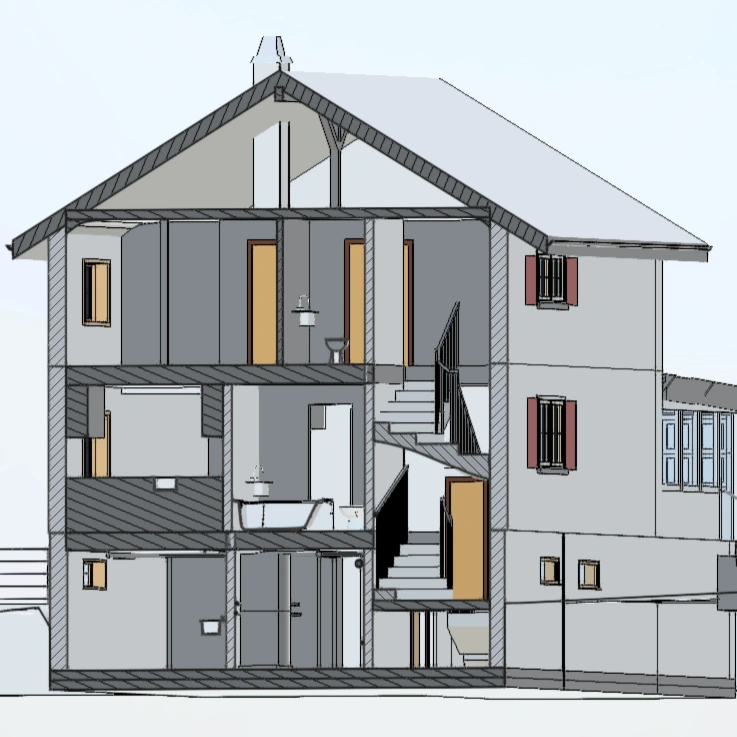

- Schnitte
- Terrainplan mit Höhenangaben
Wer sein Haus vermessen lassen oder ein Einfamilienhaus vermessen möchte, erhält damit eine präzise und effiziente Alternative zur manuellen Aufnahme. Die Bestandsaufnahme Einfamilienhaus lieferte in diesem Projekt die sichere Grundlage für Umbau, Erweiterung und architektonische Planung.
Gebäudevermessung in der Ostschweiz und Liechtenstein
Mit unserem Standort in Buchs SG realisieren wir Projekte in St. Gallen, Thurgau, Appenzell, Graubünden, im Rheintal sowie in Liechtenstein. Die regionale Nähe ermöglicht kurze Reaktionszeiten und eine effiziente Umsetzung.
Sie möchten Ihr Haus vermessen lassen? Wir unterstützen private Eigentümer, Architekten und Planer mit präzisen Bestandsdaten für Umbau, Sanierung und Planung. Auf Wunsch können Sie einen Grundriss erstellen lassen oder vollständige Bestandspläne erstellen lassen.
Unser Schwerpunkt liegt auf der Ostschweiz und Liechtenstein. Auf Anfrage übernehmen wir auch Projekte in der gesamten Schweiz.
Häufige Fragen zur 3D-Gebäudevermessung
Wie genau ist 3D-Laserscanning?
Die Erfassung erfolgt mit hoher Messgenauigkeit und eignet sich ideal für Umbauten und anspruchsvolle Planungen. Wir arbeiten unter anderem mit dem Leica BLK360, einem hochpräzisen 3D-Laserscanner, der Millionen Messpunkte pro Sekunde erfasst und detailreiche Punktwolken erzeugt.
Die Genauigkeit hängt vom Abstand zwischen Scanner und Objekt ab. Bei einem empfohlenen Scan-Abstand von 10 Metern erreicht der BLK360 eine Genauigkeit von etwa 6 mm. Bei 20 Metern liegt die Genauigkeit bei rund 8 mm. Je grösser der Abstand, desto geringer wird die Messgenauigkeit.
Durch mehrere Scanpositionen und eine durchdachte Scanstrategie stellen wir sicher, dass die resultierende Punktwolke eine verlässliche Grundlage für CAD- und BIM-Modelle bildet.
Wie lange dauert eine Gebäudevermessung?
Die Dauer hängt von Grösse und Komplexität des Gebäudes ab. Die Erfassung erfolgt mittels modernem 3D-Laserscanning. Ein normales Einfamilienhaus kann in der Regel in 4–5 Stunden vollständig gescannt werden. Bei einem Mehrfamilienhaus ist meist ein ganzer Arbeitstag erforderlich.
Grundsätzlich gilt: Je mehr Zeit in das 3D-Laserscanning investiert wird und je mehr Scanpositionen durchgeführt werden, desto höher ist die Qualität und Genauigkeit der entstehenden Punktwolke.
Welche Datenformate werden geliefert?
Je nach Bedarf liefern wir DWG, IFC, Revit-, Archicad- oder andere CAD-kompatible Formate.
Was ist Scan-to-BIM?
Scan-to-BIM bezeichnet den Prozess, bei dem eine mittels 3D-Laserscanning erfasste Punktwolke in ein strukturiertes BIM-Modell überführt wird. Auf Basis der digitalen Bestandsdaten entstehen präzise, parametrische 3D-Modelle, die für Planung, Umbau oder Erweiterung weiterverwendet werden können. Entdecken Sie unseren Service für 3D-Modelle und 2D-Pläne aus Punktwolken.
Was ist ein As-Built-Modell?
Ein As-Built-Modell ist ein digitales 3D-Modell, das den tatsächlichen baulichen Ist-Zustand eines Gebäudes abbildet. Es basiert auf einer exakten 3D-Gebäudevermessung und dient als verlässliche Grundlage für Umbauten, Sanierungen oder das Gebäudemanagement.
Wann sollte ich mein Haus vermessen lassen?
Sie sollten Ihr Haus vermessen lassen, wenn aktuelle oder verlässliche Bestandspläne fehlen. Eine Vermessung ist besonders sinnvoll vor einem Umbau, einer Sanierung, einem Anbau oder einer Aufstockung.
Wie lässt sich ein Einfamilienhaus vermessen?
Für die Bestandsaufnahme Einfamilienhaus erfassen wir die relevanten Innen- und Aussenbereiche mit einem 3D-Laserscanner. So lässt sich das Einfamilienhaus vermessen und als präzise Punktwolke dokumentieren. Auf dieser Grundlage erstellen wir Grundrisse, Schnitte, Ansichten oder ein 3D-Modell.
Muss das Haus für die Vermessung leer sein?
Nein. Auch ein bewohntes Gebäude lässt sich problemlos erfassen. Wenn Sie Ihr Haus vermessen lassen oder ein Einfamilienhaus vermessen möchten, müssen die Räume nicht vollständig leer sein. Für eine zuverlässige Bestandsaufnahme Einfamilienhaus ist lediglich wichtig, dass alle relevanten Räume und Gebäudebereiche gut zugänglich sind.
Über bimcadlaunchpad – Ihr Partner für Gebäudevermessung
bimcadlaunchpad unterstützt Architekten, Planer, Bauherren und private Eigentümer mit präziser Gebäudevermessung und digitaler Bestandsaufnahme von Gebäuden in der Ostschweiz und in Liechtenstein. Wenn Sie Ihr Haus vermessen lassen oder ein Einfamilienhaus vermessen möchten, schaffen wir mit modernem 3D-Laserscanning eine zuverlässige Grundlage für Umbau, Sanierung und Planung.
Als spezialisiertes Unternehmen verbinden wir technische Präzision mit praxisnaher Planungserfahrung. Aus der erfassten Punktwolke entstehen strukturierte Bestandspläne, 3D-Modelle und BIM-Modelle. Auf Wunsch können Sie einen Grundriss erstellen lassen oder vollständige Bestandspläne erstellen lassen – mit Grundrissen, Schnitten und Ansichten für die weitere Planung.
Auch die Bestandsaufnahme Einfamilienhaus gehört zu unserem Leistungsangebot. Kurze Entscheidungswege, direkte Kommunikation und eine wirtschaftlich durchdachte Umsetzung stehen dabei im Mittelpunkt unserer Arbeit.
Wir freuen uns darauf, Ihr Projekt kennenzulernen.
